Katup kupu-kupu dapat diklasifikasikan dalam berbagai cara berdasarkan berbagai dimensi, seperti struktur, kinerja penyegelan, dan metode aktuasi. Tiga klasifikasi paling umum dan tipe terkaitnya adalah sebagai berikut:
1, Klasifikasi berdasarkan Jenis Penyegelan (Salah satu kategori paling inti)
•Lembut-Segel Katup Kupu-Kupu
￮Pasangan penyegel terdiri dari bahan elastis (seperti karet, Teflon, dll.) dan logam. Segel dicapai melalui deformasi bahan elastis,menghasilkan kinerja penyegelan yang sangat baik(kebocoran biasanya kurang dari atau sama dengan 0,01%). Cocok untuk digunakan dengan-media non-korosif seperti air, udara, dan minyak, namun dengan persyaratan kebocoran yang tinggi.
￮Kekurangan: Ketahanan suhu dan tekanan terbatas (segel karet umumnya memiliki ketahanan suhu kurang dari atau sama dengan 120 derajat, Teflon kurang dari atau sama dengan 200 derajat), dan rentan terhadap korosi dari media seperti asam kuat dan basa.
•Keras-Segel Katup Kupu-Kupu
￮Pasangan penyegel terdiri dari logam dan logam (seperti baja tahan karat dan baja tuang). Pemesinan presisi memastikan kesesuaian antara permukaan penyegelan. Bahan ini menawarkan ketahanan terhadap suhu dan tekanan yang kuat (suhu hingga 425 derajat dan tekanan hingga PN40 dan lebih tinggi), sehingga cocok digunakan pada media-suhu,-tekanan tinggi, dan korosif seperti uap, limbah, serta larutan asam dan basa. Kekurangan: Kinerja penyegelan sedikit lebih rendah daripada segel lunak (kebocoran biasanya kurang dari atau sama dengan 0,1%), dan diperlukan presisi pemesinan yang lebih tinggi.
2,Klasifikasi berdasarkan Jenis Struktural (Berdasarkan Metode Koneksi Disk)
•Katup Kupu-Kupu Segel Tengah
￮Sumbu rotasi piringan terletak pada garis tengah jalur aliran. Saat ditutup, cakram bersentuhan sepenuhnya dengan dudukan katup, menghasilkan segel. Struktur sederhana dan biaya rendah ini menguntungkan, namun karena cakram terkena gaya tumbukan yang signifikan dari media, cakram ini cocok untuk pipa-bertekanan rendah, berdiameter-kecil (umumnya DN Kurang dari atau sama dengan 200mm), seperti pipa pasokan air dan drainase perumahan.
•Katup Kupu-Kupu Eksentrik
￮Sumbu putar cakram diimbangi dari pusat, dan hadir dalam berbagai konfigurasi eksentrik (seperti eksentrik tunggal, ganda, dan rangkap tiga):
￮Eksentrik tunggal: Sumbu diimbangi dari permukaan perapat, mengurangi gesekan antara cakram dan dudukan serta meningkatkan masa pakai. Cocok untuk aplikasi tekanan sedang dan rendah.
￮Eksentrik ganda: Sumbu diimbangi dari bagian tengah dan permukaan penyegelan, sehingga semakin mengurangi gesekan dan mempermudah pembukaan dan penutupan. Berlaku secara luas.
￮Triple eksentrik: Berdasarkan konfigurasi eksentrik ganda, offset sudut ditambahkan untuk mencapai pembukaan dan penutupan "gesekan nol" antara cakram dan dudukan. Ini adalah desain umum untuk katup kupu-kupu-segel keras dan cocok untuk tekanan-tinggi, suhu-tinggi, dan diameter-besar
pipa (DN Lebih besar dari atau sama dengan 300mm).
3, Klasifikasi berdasarkan Metode Penggerak (Berdasarkan Metode Operasi)
￮Dioperasikan secara manual melalui mekanisme roda tangan, pegangan, atau roda gigi cacing. Mereka memiliki struktur sederhana dan biaya rendah, sehingga cocok untuk aplikasi-diameter kecil,-frekuensi rendah (seperti pemeliharaan pipa kecil dan katup sipil).

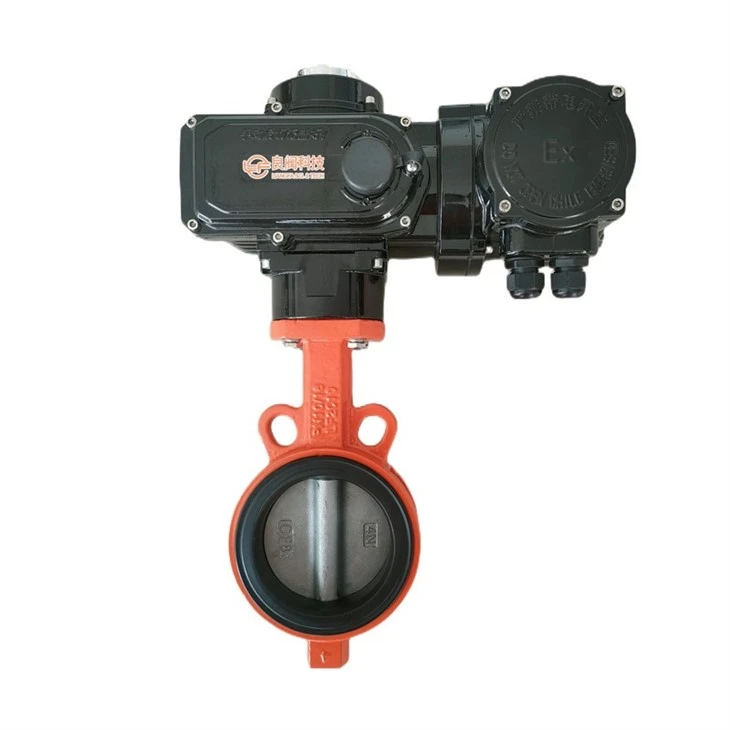

￮Ditenagai oleh aktuator listrik (roda gigi/turbin-yang digerakkan oleh motor), alat ini memungkinkan kendali jarak jauh dan operasi otomatis, menawarkan presisi tinggi (mampu mengatur aliran), dan cocok untuk jaringan pipa besar dan sistem otomatis (seperti jalur produksi industri dan sistem pasokan air kota).
￮Ditenagai oleh aktuator pneumatik (digerakkan-silinder), alat ini menawarkan respons yang cepat (waktu buka dan tutup yang singkat) dan cocok untuk lingkungan yang mudah terbakar dan meledak (tidak ada risiko percikan api) atau kondisi yang memerlukan peralihan cepat (seperti penghentian darurat saluran pipa kimia).
Selain ketiga kategori yang disebutkan di atas, katup kupu-kupu juga dapat dikategorikan berdasarkan kaliber (kecil/sedang/besar) dan material (besi tuang, baja tahan karat, dll). Pemilihan jenis dalam aplikasi sebenarnya harus didasarkan pada karakteristik media, tekanan dan suhu, serta persyaratan operasional.
