Katup kupu-kupu
Apa itu Katup Kupu-Kupu?
Butterfly valve adalah jenis katup seperempat putaran yang digunakan untuk mengatur aliran atau tekanan suatu fluida atau gas. Ini terdiri dari piringan bundar datar yang dipasang pada poros dan dapat diputar dengan pegangan atau aktuator. Bila piringan diputar tegak lurus aliran fluida, maka alirannya akan tersumbat seluruhnya, sedangkan bila piringan sejajar dengan aliran, katup terbuka penuh. Salah satu keunggulan katup kupu-kupu adalah ringan dan kompak, sehingga ideal untuk aplikasi dengan ruang terbatas.
Keuntungan dari Katup Kupu-Kupu
Ringan dan kompak
Katup kupu-kupu sangat bagus untuk beberapa aplikasi karena sangat ringan dan memberikan kontrol aliran yang wajar dalam desain yang ringkas. Biasanya Anda ingin menggunakan katup dengan dudukan logam untuk pemrosesan cairan yang lebih ekstrem, sedangkan katup kupu-kupu dengan dudukan lunak paling baik untuk aplikasi dengan tekanan dan suhu rendah. Cakram kupu-kupu hanya memakan sedikit ruang tetapi menawarkan kekuatan yang cukup untuk sebagian besar sistem pompa.
Sederhana dan hemat biaya
Katup kupu-kupu memiliki desain yang sangat sederhana dan memiliki persyaratan perawatan yang minimal. Mereka mudah dipasang dan dioperasikan. Selain itu, harganya biasanya jauh lebih murah dibandingkan katup bola dengan ukuran yang sama. Mereka tidak memerlukan banyak torsi untuk beroperasi secara efektif dan dapat diotomatisasi untuk pengoperasian yang hemat energi.
Cepat dan efisien
Radius putar 90-derajat memungkinkan penyegelan cepat saat digerakkan, sehingga memberikan kontrol aliran yang lebih akurat dengan sedikit usaha untuk menghidupkan dan mematikan katup. Katup kupu-kupu yang berbeda perlu dipertimbangkan, termasuk offset nol, offset ganda, dan offset tripel. Tekanan biasanya akan menentukan jenis yang Anda butuhkan. Semakin tinggi offsetnya, semakin besar tekanan yang dapat ditangani oleh katup.
Kontrol tekanan
Selain kontrol aliran yang presisi, katup kupu-kupu sangat baik untuk kontrol tekanan. Mereka mengalami penurunan tekanan minimal selama pengoperasian sebelum cairan memulihkan energi dengan cepat setelah meninggalkan katup. Hal ini menjaga sistem pompa berjalan efisien dengan tekanan fluida yang konsisten.
Mengapa Memilih Kami?
Kualitas tinggi
Produk kami diproduksi atau dikerjakan dengan standar yang sangat tinggi, menggunakan bahan dan proses manufaktur terbaik.
Layanan daring 24 jam
Kami mencoba dan menanggapi semua kekhawatiran dalam waktu 24 jam dan tim kami selalu siap membantu Anda jika terjadi keadaan darurat.
Kontrol kualitas
Kami memiliki personel profesional untuk memantau proses produksi, memeriksa produk dan memastikan bahwa produk akhir memenuhi standar, pedoman, dan spesifikasi tingkat kualitas yang disyaratkan.
Pengalaman yang kaya
Didedikasikan untuk kontrol kualitas yang ketat dan layanan pelanggan yang penuh perhatian, staf kami yang berpengalaman selalu tersedia untuk mendiskusikan kebutuhan Anda dan memastikan kepuasan pelanggan sepenuhnya.

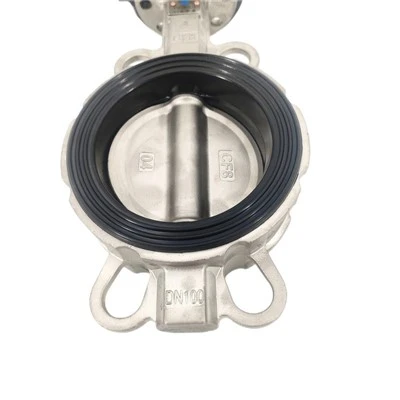

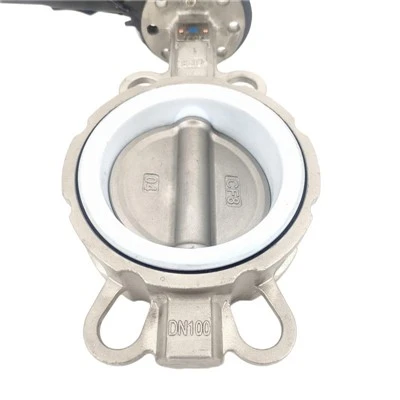

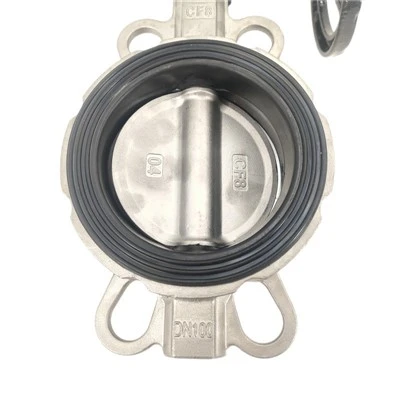

Katup kupu-kupu wafer
Ini merupakan jenis katup kupu-kupu paling umum yang banyak digunakan di berbagai industri. Ia memiliki tubuh seperti wafer yang dipasang di antara dua flensa muka yang terangkat. Katup ditahan oleh flensa dan dirancang untuk aplikasi yang memerlukan segel rapat dengan kebocoran minimal.
Katup kupu-kupu lug
Valve jenis ini memiliki lugs atau lubang berulir yang menonjol dari badan katup. Lug digunakan untuk memasang baut katup ke pipa, sehingga memudahkan pemasangan dan pelepasan katup jika diperlukan.
Katup kupu-kupu offset ganda
Juga dikenal sebagai katup kupu-kupu berkinerja tinggi, katup ini memiliki cakram yang diimbangi dari garis tengah badan katup. Desain ini mengurangi jumlah gesekan antara cakram dan dudukan, memungkinkan katup mencapai segel yang rapat sekaligus memerlukan lebih sedikit tenaga untuk beroperasi.
Katup kupu-kupu offset tiga kali lipat
Katup jenis ini dirancang untuk aplikasi kritis seperti aplikasi bertekanan tinggi dan suhu tinggi. Ia memiliki cakram yang sengaja diimbangi dari garis tengah badan katup, dan juga dimiringkan pada porosnya. Desain ini memastikan segel yang rapat, daya tahan tinggi, dan kebocoran minimal.
Bahan Katup Kupu-Kupu
Butterfly valve dapat dibuat dari berbagai macam bahan antara lain besi cor, besi ulet, baja tahan karat, pvc, dan baja karbon. Bahan yang dipilih bergantung pada aplikasi dan lingkungan di mana katup akan digunakan. Besi tuang adalah bahan yang umum digunakan untuk katup kupu-kupu karena daya tahannya dan biayanya yang rendah, sedangkan baja tahan karat sering digunakan dalam aplikasi yang memerlukan ketahanan terhadap korosi. Pvc sering digunakan dalam aplikasi yang mengutamakan ketahanan terhadap bahan kimia, sedangkan baja karbon digunakan dalam aplikasi bertekanan tinggi dan suhu tinggi.
Instalasi pengolahan air
Butterfly valve biasa digunakan pada instalasi pengolahan air untuk mengontrol aliran air dalam proses pengolahan. Katup digunakan untuk mengatur aliran bahan kimia seperti klorin, yang dibutuhkan tanaman untuk mengolah air.
sistem HVAC
Katup kupu-kupu digunakan dalam sistem pemanas, ventilasi, dan pendingin udara (hvac) untuk mengatur aliran udara dan air. Katup mengatur suhu dalam sistem dan mengontrol aliran udara atau air untuk mempertahankan tingkat suhu yang diinginkan.
Industri proses
Katup kupu-kupu sering digunakan dalam industri kimia, petrokimia, dan farmasi untuk mengontrol aliran cairan dan gas. Itu terbuat dari bahan tahan korosi yang mampu menahan zat yang sangat korosif.
Industri makanan
Dalam industri makanan, katup kupu-kupu digunakan dalam berbagai operasi, termasuk mengendalikan aliran cairan atau gas, mengendalikan suhu dan tingkat tekanan selama pemrosesan, dan mencegah kontaminasi produk.
Industri kelautan dan pembuatan kapal
Katup kupu-kupu digunakan dalam industri kelautan dan pembuatan kapal untuk mengontrol aliran cairan dan gas di dalam kapal. Ini membantu mencegah kebocoran cairan atau gas dan mengatur tekanan cairan selama pengoperasian.
Pengecoran
Langkah pertama dalam proses ini adalah pengecoran badan katup dan cakram. Hal ini dapat dilakukan dengan menggunakan bahan berbeda seperti besi tuang, besi ulet, baja karbon, baja tahan karat, atau perunggu aluminium, tergantung pada aplikasinya.
permesinan
Setelah pengecoran, badan katup dan cakram dikerjakan sesuai spesifikasi yang diperlukan menggunakan mesin bubut, mesin penggilingan, atau peralatan pemesinan lainnya. Pemesinan memastikan badan katup dan cakram memiliki permukaan yang halus dan seragam untuk kinerja optimal.
Perakitan
Setelah badan katup dan cakram dikerjakan, komponen tersebut dirakit dengan komponen lain seperti batang, dudukan, dan aktuator sehingga katup dapat dikontrol dari jarak jauh.
Pengujian
Setelah perakitan, katup menjalani beberapa pengujian untuk memastikan memenuhi standar kekuatan, daya tahan, dan kinerja yang disyaratkan. Tes ini mungkin termasuk tes tekanan hidrostatik, tes kebocoran, dan tes fungsional.
Penyelesaian
Tahap akhir dari proses ini melibatkan penyelesaian katup dengan pengecatan, pelapisan, atau perawatan permukaan lainnya untuk melindungi dari korosi.
Komponen Katup Kupu-Kupu
Tubuh
Badan katup kupu-kupu adalah struktur utama yang menampung semua komponen lainnya. Ini dirancang untuk memberikan segel yang andal dan anti bocor antara katup dan pipa. Butterfly valve dapat memiliki berbagai macam bahan bodi seperti besi cor, stainless steel, atau pvc.
Cakram
Cakram merupakan pelat berbentuk lingkaran yang letaknya berada di tengah-tengah bodi. Ini dirancang untuk berputar di dalam tubuh dan mengontrol aliran cairan melalui katup. Piringan dapat dibuat dari berbagai bahan seperti baja tahan karat, aluminium, atau plastik.
Tangkai
Batangnya adalah batang panjang dan sempit yang menghubungkan ke bagian tengah piringan dan memanjang ke luar badan katup. Batangnya digunakan untuk memutar piringan pada saat katup dibuka atau ditutup. Batangnya dapat dioperasikan secara manual atau otomatis menggunakan aktuator.
Kursi
Jok merupakan komponen berbentuk cincin yang terletak di bagian dalam badan katup di sekitar piringan. Ini dirancang untuk memberikan segel yang rapat ketika katup ditutup dan mencegah cairan bocor melalui katup.
Aktuator
Aktuator adalah perangkat eksternal yang digunakan untuk mengontrol posisi katup. Ini bisa berupa tuas atau roda manual, atau bisa juga berupa perangkat otomatis seperti aktuator listrik atau pneumatik. Aktuator digunakan untuk memutar batang dan mengontrol pembukaan dan penutupan piringan.
Bantalan
Bantalan merupakan komponen kecil yang terletak di bagian atas dan bawah batang. Mereka memberikan dukungan dan stabilitas pada batang dan memungkinkannya berputar dengan lancar di dalam badan katup.
Perawatan Butterfly Valve
Inspeksi rutin
Langkah pertama dalam merawat katup kupu-kupu Anda adalah dengan melakukan pemeriksaan rutin. Periksa apakah ada kebocoran, korosi, atau kerusakan pada badan katup, cakram, dan batang. Periksa segel dan gasket apakah ada keausan. Pastikan katup masih pada posisi yang benar dan baut serta mur terpasang dengan benar.
Pelumasan
Pelumasan yang tepat sangat penting untuk kinerja optimal katup mana pun. Pastikan batang katup, dudukan, dan bantalan dilumasi dengan baik menggunakan pelumas berkualitas tinggi untuk mengurangi gesekan. Namun, hindari melumasi katup secara berlebihan, karena dapat menyebabkan penyumbatan dan kerusakan pada sistem. Periksa rekomendasi pabrikan mengenai pelumas yang tepat untuk digunakan.
Pembersihan
Pembersihan rutin membantu menjaga katup bebas dari kotoran dan penumpukan, yang dapat menyebabkan gesekan dan menurunkan kinerja. Pastikan Anda menggunakan bahan pembersih yang sesuai untuk membersihkan katup, tergantung bahan katupnya. Hindari penggunaan pembersih abrasif yang dapat menggores atau merusak permukaan katup.
Penggantian penyegelan
Seiring berjalannya waktu, segel katup dan gasket menjadi aus. Ganti segel ini dengan pengganti berkualitas tinggi untuk menjaga integritas katup dan mencegah kebocoran. Frekuensi penggantian tergantung pada aplikasi katup dan kondisi pengoperasian.
Perawatan rutin
Perawatan rutin pada katup Anda sangat penting untuk menjaga kinerjanya tetap optimal. Periksa fungsi katup secara teratur, dan segera ganti bagian yang rusak atau rusak. Katup yang rusak dapat menyebabkan kerusakan signifikan pada sistem Anda.
Pemilihan bahan yang benar
Butterfly valve dapat dibuat dari berbagai bahan seperti baja karbon, baja tahan karat, besi, alumunium atau plastik. Bahan yang dipilih harus sesuai dengan fluida yang ditangani serta suhu dan tekanan pengoperasiannya.
Instalasi yang tepat
Katup harus dipasang pada posisi yang benar dengan orientasi yang benar. Braket penahan dan penyangga yang diperlukan harus disediakan untuk mencegah tekanan berlebihan pada katup. Pemasangan yang benar juga akan memastikan tidak ada pengikatan atau gangguan pada cakram atau batang katup.
Perawatan yang tepat
Perawatan rutin sangat penting untuk memastikan berfungsinya katup kupu-kupu. Pemeriksaan rutin pada permukaan perapat dan cakram untuk mengetahui adanya kerusakan atau keausan harus dilakukan. Katup harus dibersihkan secara berkala untuk mencegah penumpukan kotoran atau kontaminasi yang dapat mempengaruhi kinerjanya.
Perlindungan dari lingkungan
Butterfly valve harus dilindungi dari lingkungan untuk mencegah kerusakan akibat cuaca, paparan bahan kimia atau kontaminan lainnya. Penutup dan penutup harus dipasang untuk melindungi katup dari unsur-unsur yang dapat menyebabkan korosi atau bentuk kerusakan lainnya.
Ukuran yang tepat
Katup kupu-kupu harus berukuran tepat untuk aplikasinya guna memastikan kontrol aliran yang tepat dan mencegah penumpukan tekanan dan tekanan berlebihan pada katup.
Kompatibilitas dengan cairan
Katup kupu-kupu harus kompatibel dengan cairan yang ditangani. Penggunaan material atau konfigurasi yang salah dapat menyebabkan korosi, pengotoran, atau reaksi kimia, yang dapat mempercepat keausan dan merusak katup.
Pengoperasian yang benar
Katup harus dioperasikan dalam suhu dan tekanan yang ditentukan. Melebihi batas ini dapat mengakibatkan kerusakan pada katup atau komponennya. Selain itu, katup juga tidak boleh dibuka atau ditutup secara paksa karena dapat menyebabkan kerusakan pada komponen katup.
Cara Memilih Katup Kupu-Kupu
Ukuran katup
Hal pertama yang perlu Anda pertimbangkan adalah ukuran katup yang Anda butuhkan. Anda harus memilih katup yang sesuai dengan ukuran pipa Anda dan laju aliran proses Anda. Jika katup terlalu kecil, maka akan membatasi aliran dan menyebabkan penurunan tekanan. Jika katup terlalu besar, maka akan meningkatkan biaya pemasangan dan mungkin tidak dapat memberikan kontrol aliran yang akurat.
Bahan
Katup kupu-kupu tersedia dalam berbagai bahan, termasuk baja tahan karat, besi cor, dan pvc. Pilihan material Anda akan bergantung pada jenis cairan atau gas yang dikontrol, serta suhu dan tekanan proses. Misalnya, baja tahan karat adalah pilihan populer untuk aplikasi suhu tinggi, sedangkan pvc sering digunakan untuk aplikasi suhu rendah.
Jenis disk
Cakram adalah bagian dari katup kupu-kupu yang mengontrol aliran fluida. Ada dua jenis cakram utama: offset tunggal dan offset ganda. Cakram offset tunggal lebih umum digunakan dan biasanya lebih murah. Namun, cakram offset ganda memberikan penyegelan yang lebih baik dan lebih tahan terhadap keausan.
Akhiri koneksi
Katup kupu-kupu tersedia dengan berbagai sambungan ujung, termasuk bergelang, berulir, dan dilas. Anda harus memilih sambungan akhir yang cocok dengan sistem perpipaan yang Anda gunakan dan memastikan sambungan yang aman dan andal.
Aktuasi
Katup kupu-kupu dapat dioperasikan secara manual atau dengan aktuator. Aktuator adalah perangkat listrik, pneumatik, atau hidrolik yang membuka dan menutup katup secara otomatis. Jenis aktuator yang Anda pilih akan bergantung pada kebutuhan spesifik Anda, seperti kecepatan dan ketepatan pengoperasian katup.
Aplikasi
Terakhir, Anda harus mempertimbangkan aplikasi spesifik yang memerlukan katup kupu-kupu. Misalnya, jika Anda menggunakan katup kupu-kupu untuk pengolahan makanan, katup tersebut harus terbuat dari bahan yang disetujui FDA dan desainnya higienis. Jika Anda menggunakan katup kupu-kupu untuk pemrosesan kimia, katup tersebut harus tahan terhadap korosi kimia dan mampu menahan lingkungan bertekanan tinggi dan bersuhu tinggi.
Cara Memasang Butterfly Valve
Siapkan bahannya
Sebelum memasang katup kupu-kupu, pastikan Anda memiliki semua bahan dan alat yang diperlukan. Ini termasuk katup kupu-kupu itu sendiri, pipa atau alat kelengkapannya, perangkat keras pemasangan, dan perekat atau pengencang yang diperlukan. Penting untuk memeriksa rekomendasi pabrikan untuk bahan dan alat tertentu, karena rekomendasi tersebut mungkin berbeda menurut jenis dan merek katup kupu-kupu.
Pasang katup kupu-kupu
Pasang katup kupu-kupu dengan menyejajarkannya dengan pipa atau fitting, dan posisikan pada lokasi yang diinginkan. Berikan tekanan pada katup kupu-kupu untuk memasang dudukan dan pastikan katup berada pada posisi yang benar. Gunakan perekat atau pengencang yang diperlukan untuk mengencangkan katup kupu-kupu pada tempatnya, dan pastikan katup tersebut rata dan tegak lurus.
Temukan area instalasi
Identifikasi lokasi pemasangan katup kupu-kupu, dan pastikan area tersebut bersih dan bebas dari kotoran. Jika katup kupu-kupu dipasang di dalam pipa, pastikan pipa tersebut bersih dan bebas dari penghalang atau sumbatan apa pun.
Pasang katup kupu-kupu
Rakit katup kupu-kupu dengan menyejajarkan badan katup, pegangan, dan dudukannya. Kencangkan pegangan ke badan katup, dan pastikan pegangan terpasang dengan benar. Sejajarkan dudukan badan katup, dan masukkan pipa atau alat kelengkapan ke dalam badan katup.
Prinsip Kerja Butterfly Valve
1. Biasanya terdiri dari badan katup, pegangan, dudukan, dan pipa atau alat kelengkapan. Badan katup merupakan cangkang silinder yang menampung mekanisme katup, dan pegangannya merupakan komponen berbentuk baji yang digunakan untuk membuka dan menutup katup. Dudukannya adalah cincin karet atau logam yang berada di dalam badan katup dan membentuk segel antara badan katup dan pipa atau alat kelengkapan.
2.Saat pegangan diputar, ia memutar komponen berbentuk baji, yang selanjutnya memutar tempat duduk. Tindakan ini menyebabkan katup terbuka dan memungkinkan cairan mengalir melalui pipa atau alat kelengkapan. Saat pegangan diputar, tekanan pada dudukan meningkat, yang membantu menjaga segel rapat antara badan katup dan pipa atau alat kelengkapan. Saat pegangan diputar ke arah yang berlawanan, tekanan pada dudukan berkurang, sehingga katup dapat menutup. Katup kupu-kupu dirancang untuk menjadi solusi perawatan rendah dan hemat biaya untuk mengendalikan aliran fluida dalam berbagai aplikasi, termasuk pasokan air, drainase, dan sistem hvac.
