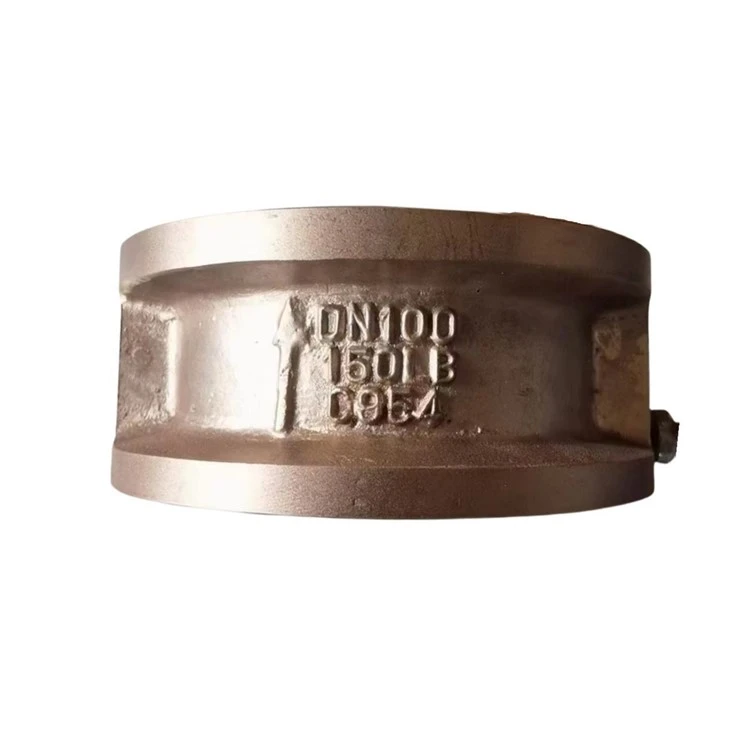

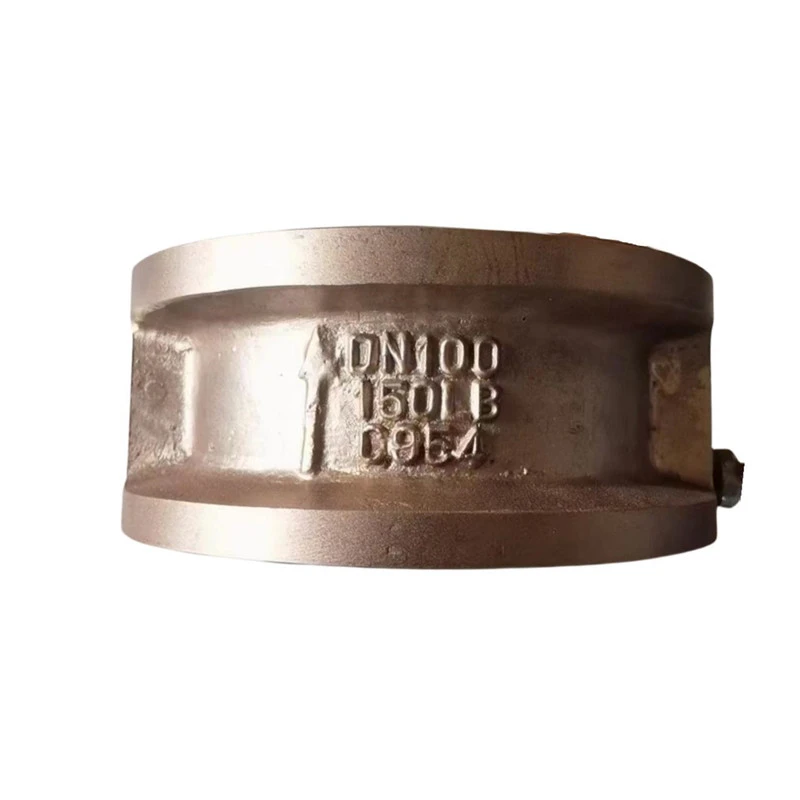

Katup Periksa Flap Ganda

Nama Produk: Katup periksa penutup ganda
Model: DH77X-10/16T
Dimensi: DN40-DN1000
Metode Koneksi: Wafer
Tekanan Kerja: PN16,PN10,150LB,5K,10K
Kisaran Suhu: -10 derajat -100 derajat
Pelapisan: Lapisan Epoksi Berikat Fusion sesuai dengan ANSI/AWWA C550

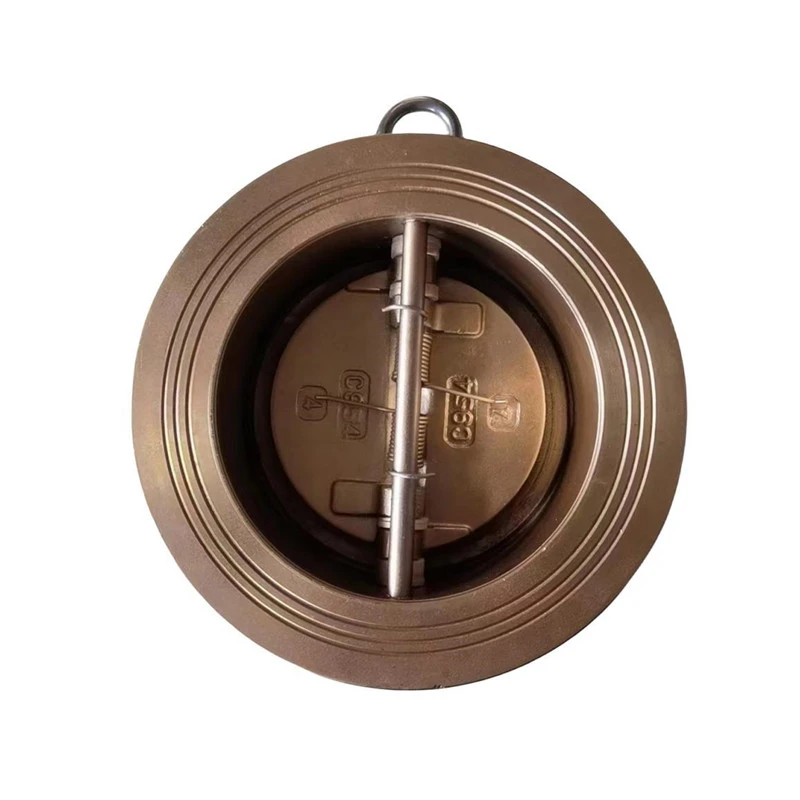

Diagram struktur katup periksa kupu-kupu sangat sederhana, dan dibandingkan dengan katup periksa lainnya, panjang strukturnya juga sangat pendek. Katup periksa kupu-kupu, juga dikenal sebagai katup periksa kupu-kupu, dihubungkan dengan gaya wafer. Pelat katup terdiri dari dua pelat kupu-kupu berbentuk setengah lingkaran, yang dihubungkan oleh batang katup dan diatur ulang secara paksa oleh pegas. Prinsip kerja katup periksa kupu-kupu adalah: ketika media mengalir melalui saluran badan katup, tekanan media lebih besar dari gaya pegas, dan dua pelat kupu-kupu didorong terbuka, katup terbuka, dan media mengalir; Ketika media berhenti mengalir, karena gaya pegas, kedua pelat kupu-kupu terpaksa diatur ulang, dan katup menutup untuk mencegah media mengalir kembali. Diagram struktur katup periksa kupu-kupu Katup periksa kupu-kupu, juga dikenal sebagai katup periksa cakram ganda cakram ganda, permukaan penyegelannya dapat dibuat dari bahan tahan aus atau dilapisi dengan karet, dengan berbagai aplikasi dan penyegelan yang andal. Butterfly check valve merupakan katup otomatis yang tidak memerlukan pengoperasian manual. Katup jenis ini biasanya digunakan untuk jaringan pipa murni, industri, lingkungan, pengolahan air, dan pipa gedung bertingkat tinggi untuk mencegah aliran balik sedang. Mencegah aliran balik medium.









1. Ukuran kecil, ringan, dan struktur kompak.

2. Andalkan torsi pegas untuk menutup sendiri dengan cepat.

3. Dapat dipasang pada pipa horizontal dan vertikal.

4. Kinerja yang aman dan andal, dengan kinerja anti-interferensi yang baik.

5. Penyegelan garis, dengan kinerja penyegelan yang lebih baik, dapat mencapai nol kebocoran di bawah tekanan statis.

6. Kekuatan perekat antara karet dan badan katup tinggi, yang secara efektif dapat mencegah dudukan katup terlepas saat digunakan.

7. Flensa atas dan bawah serta dinding bagian dalam badan katup diberi minyak anti karat film keras untuk menghindari kerusakan pada lapisan cat selama proses vulkanisasi karet setelah penyemprotan, serta penuaan dudukan katup karet yang disebabkan oleh sekunder. suhu tinggi.

8. Badan katup terbuat dari bubuk resin epoksi, dengan daya rekat kuat dan kekuatan benturan tinggi.

9. Flensa atas dan bawah disegel dengan saluran air untuk kinerja penyegelan yang lebih baik.
