Hai! Sebagai pemasok Katup Kupu-kupu Bermotor, saya tahu betapa pentingnya mengkalibrasi katup ini dengan benar. Kalibrasi memastikan katup Anda berfungsi secara akurat, efisien, dan aman. Di blog ini, saya akan memandu Anda melalui langkah-langkah cara mengkalibrasi katup kupu-kupu bermotor.
Pertama, mari kita pahami apa itu katup kupu-kupu bermotor. AKatup Kupu-Kupu Bermotor dengan Aktuatorterdiri dari piringan yang berputar di dalam pipa untuk mengontrol aliran fluida. Aktuator inilah yang menggerakkan putaran cakram, dan dapat dikontrol dari jarak jauh atau otomatis. Katup ini biasa digunakan di berbagai industri, seperti pengolahan air, HVAC, dan pengolahan kimia.
Langkah 1: Kumpulkan Alat Anda
Sebelum Anda mulai mengkalibrasi katup, Anda harus memiliki alat yang tepat. Biasanya Anda memerlukan multimeter untuk mengukur sinyal listrik, kunci pas atau obeng untuk melakukan penyesuaian, dan indikator posisi katup jika katup Anda memilikinya. Sebaiknya Anda juga menyimpan manual katup di dekat Anda, karena dapat memberikan instruksi khusus untuk kalibrasi.
Langkah 2: Periksa Catu Daya
Pastikan catu daya ke aktuator katup stabil dan berada dalam rentang tegangan yang ditentukan. Anda dapat menggunakan multimeter untuk mengukur tegangan pada terminal aktuator. Jika tegangan terlalu tinggi atau terlalu rendah dapat mempengaruhi kinerja katup. Jika Anda melihat ada masalah dengan catu daya, Anda mungkin perlu menghubungi teknisi listrik untuk memperbaikinya.
Langkah 3: Konfirmasikan Posisi Katup
Katup harus dalam posisi tertutup saat Anda memulai proses kalibrasi. Anda dapat memeriksa cakram katup secara visual untuk memastikannya tertutup sepenuhnya. Jika katup mempunyai indikator posisi, maka katup tersebut akan menunjukkan posisi tertutup. Jika katup tidak tertutup sepenuhnya, Anda mungkin perlu menyetelnya secara manual menggunakan roda tangan aktuator atau mekanisme kontrol manual lainnya.
Langkah 4: Atur Posisi Nol
Posisi nol merupakan posisi katup yang tertutup penuh. Untuk menyetel posisi nol, Anda perlu menyesuaikan sakelar batas atau sensor posisi aktuator. Kebanyakan aktuator mempunyai saklar batas yang dapat diatur untuk menghentikan motor ketika katup mencapai posisi tertutup penuh. Gunakan obeng atau kunci pas untuk menyetel sakelar batas hingga motor berhenti ketika katup tertutup penuh. Anda dapat menggunakan multimeter untuk memeriksa sinyal listrik dari sensor posisi untuk memastikan posisi nol.
Langkah 5: Periksa Posisi Terbuka Penuh
Setelah posisi nol diatur, Anda perlu memeriksa posisi katup terbuka penuh. Buka katup secara perlahan menggunakan mekanisme kontrol aktuator. Anda dapat menggunakan indikator posisi katup atau multimeter untuk memantau posisinya. Saat katup terbuka penuh, sesuaikan sakelar batas aktuator atau sensor posisi untuk menghentikan motor. Pastikan cakram katup terbuka penuh dan tidak ada penghalang pada jalur aliran.
Langkah 6: Periksa Posisi Menengah
Selain posisi nol dan terbuka penuh, Anda juga perlu memeriksa kinerja katup pada posisi tengah. Anda dapat menggunakan mekanisme kontrol aktuator untuk mengatur katup ke posisi berbeda antara tertutup penuh dan terbuka penuh. Periksa indikator posisi atau gunakan multimeter untuk memastikan posisinya. Katup harus bergerak dengan lancar dan akurat ke posisi yang diinginkan. Jika Anda melihat adanya sentakan atau ketidakkonsistenan pada pergerakan katup, Anda mungkin perlu menyesuaikan pengaturan aktuator.
Langkah 7: Uji Operasi Katup
Setelah mengatur semua posisi, saatnya menguji pengoperasian katup. Anda dapat melakukan ini dengan memutar katup membuka dan menutup beberapa kali menggunakan mekanisme kontrol aktuator. Pantau pergerakan katup, indikator posisi, dan sinyal listrik apa pun. Katup harus membuka dan menutup dengan lancar dan akurat setiap saat. Jika Anda mengalami masalah, seperti katup tidak menutup sepenuhnya atau tidak terbuka sepenuhnya, Anda mungkin perlu kembali dan menyesuaikan pengaturan kalibrasi.
Langkah 8: Periksa Pengaturan Torsi
Beberapa katup kupu-kupu bermotor memiliki pengaturan torsi yang dapat disesuaikan. Torsi adalah gaya yang diterapkan aktuator pada cakram katup untuk membuka dan menutupnya. Jika torsi diatur terlalu rendah, katup mungkin tidak menutup dengan benar atau tidak mampu mengatasi tekanan di dalam pipa. Jika torsi disetel terlalu tinggi, dapat merusak katup atau aktuator. Lihat manual katup untuk menemukan pengaturan torsi yang disarankan dan sesuaikan jika perlu.
Langkah 9: Dokumentasikan Kalibrasi
Setelah Anda menyelesaikan proses kalibrasi, penting untuk mendokumentasikan hasilnya. Tuliskan pengaturan yang Anda buat, seperti posisi nol dan terbuka penuh, pengaturan torsi, dan informasi relevan lainnya. Dokumentasi ini akan berguna untuk referensi dan pemeliharaan di masa mendatang. Anda juga dapat menggunakannya untuk menunjukkan kepatuhan terhadap standar atau peraturan industri.
Langkah 10: Perawatan Reguler dan Kalibrasi Ulang
Kalibrasi bukanlah hal yang dilakukan satu kali saja. Seiring berjalannya waktu, komponen katup dan aktuator dapat mengalami keausan sehingga dapat mempengaruhi kinerja katup. Disarankan untuk melakukan perawatan rutin pada katup kupu-kupu bermotor Anda, termasuk memeriksa kalibrasinya. Aturan umumnya adalah mengkalibrasi ulang katup setidaknya setahun sekali atau lebih sering jika katup digunakan di lingkungan yang keras atau di bawah beban berat.

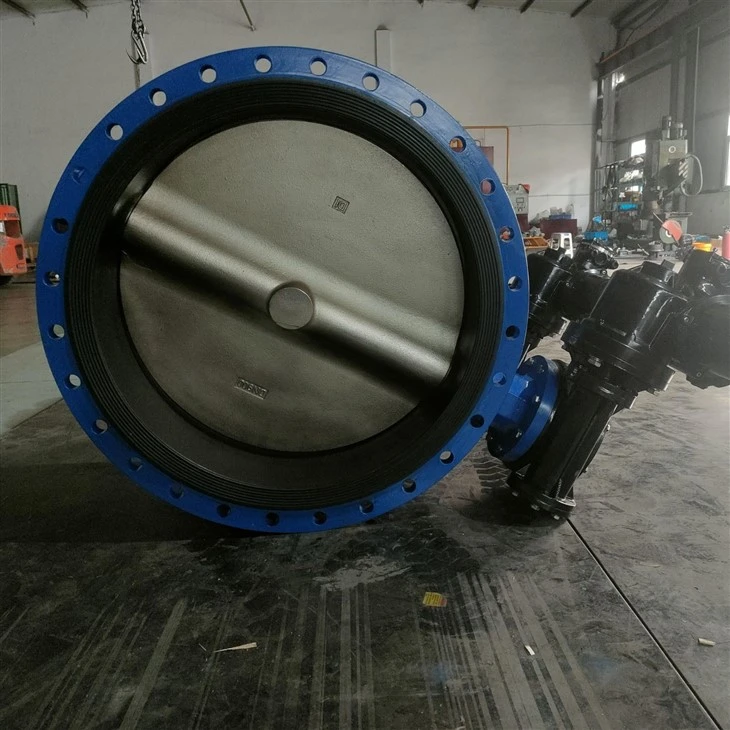

Sekarang, jika Anda sedang mencari katup kupu-kupu bermotor berkualitas tinggi, kami siap membantu Anda. Kami menawarkan berbagai macam produk, termasukKatup Kupu-Kupu Flange Listrik Diameter BesarDanAktuator Bermotor Katup Kupu-Kupu. Katup kami dirancang agar dapat diandalkan, efisien, dan mudah dikalibrasi.
Jika Anda memiliki pertanyaan tentang produk kami atau memerlukan bantuan terkait kalibrasi, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dengan semua kebutuhan katup kupu-kupu bermotor Anda. Hubungi kami hari ini untuk memulai percakapan tentang kebutuhan Anda dan temukan solusi katup yang tepat untuk Anda.
